Produkt information
Støtter 6-pin og 10-pin Pixhawk
Kompatibel med J-Link og STLink
JTAG, SWD og seriell grensesnitt
USB-C tilkobling

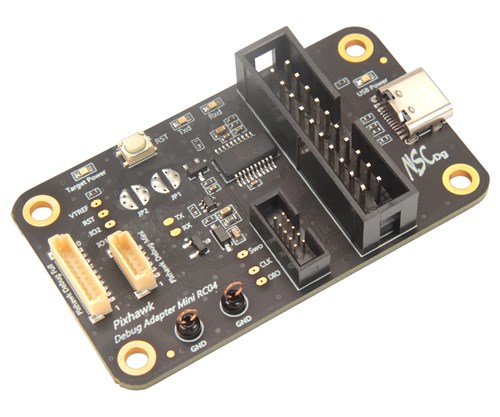

Pixhawk Debug Adapter gir JTAG, SWD og seriell tilgang for feilsøking av Pixhawk-kompatibel hardware. Støtter både 6-pin og 10-pin debug-grensesnitt og gir enkel tilkobling til utviklingsverktøy.
Fleksibel debugging og tilkobling
Adapteret støtter både 6-pin (FMUV5) og 10-pin (FMUVxX) Pixhawk debug-grensesnitt, samt JTAG via 10-pin ARM og 20-pin standard. Dette gir bred kompatibilitet med verktøy som Segger J-Link og STLink.
Integrert seriell kommunikasjon
Innebygd FTDI-grensesnitt eliminerer behovet for ekstern adapter. Designet hindrer tilbakestrøm til FMU og sikrer stabil debugging uavhengig av strømsekvens.
Utvidet funksjonalitet
Gir tilgang til jordpunkter, GPIO-signaler for presis måling og reset via knapp, JTAG eller RTS fra seriell grensesnitt.
Innhold i esken
Pixhawk Debug Adapter Board JST SH 6-pin kabel JST SH 10-pin kabel USB Type-C kabel
Jumper alternativer
JP1 - Normalt åpen
Ved å lodde denne lukket vil RXD_DEBUG tilbakestrømsbeskyttelsesdioden bli bypasset. Dette er normalt ikke nødvendig med mindre målenheten allerede har en slik beskyttelsesdiode og ikke mottar data på grunn av signalnivåer.
JP2 - Normalt åpen
Ved å lodde denne lukket kobles RTS-signalet fra host til CPU nRST-linjen. Med denne jumperen lukket vil CPU nRST være koblet sammen med reset-knappen, JTAG reset og hostens RTS-signal. Når den er åpen, er ikke RTS-signalet fra host tilkoblet. Dette kan brukes i automatiserte testoppsett.

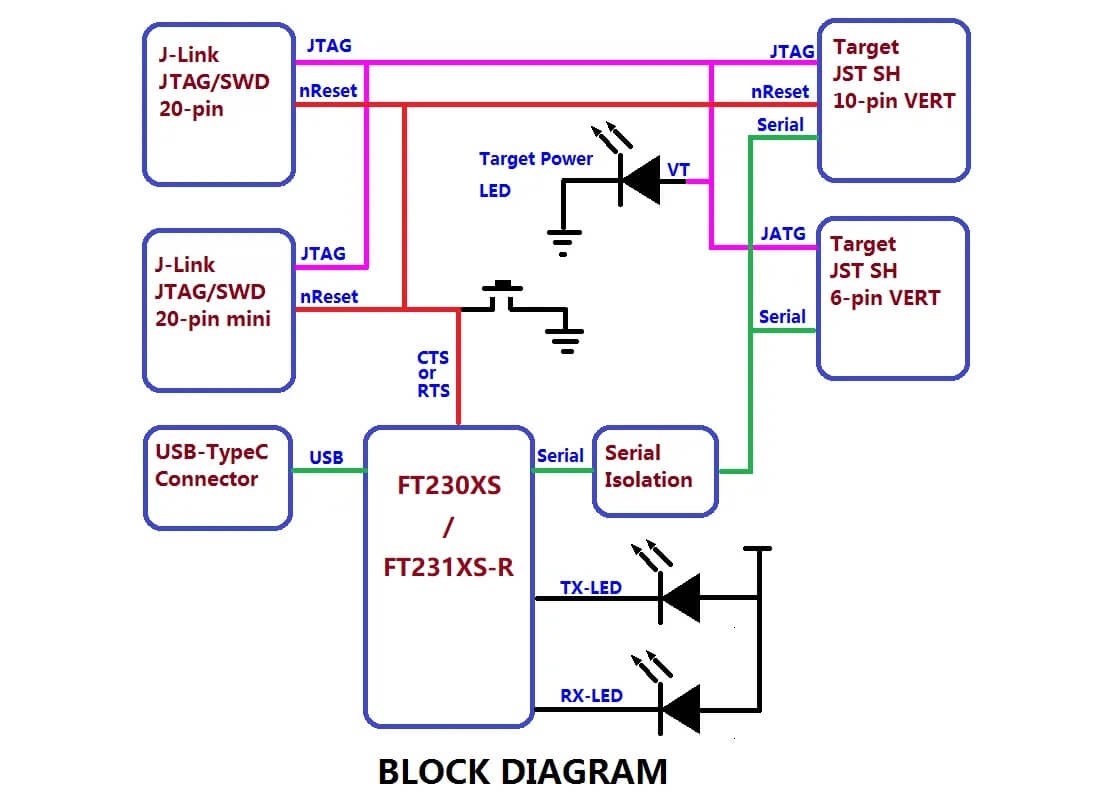

Block Diagram
