Produkt information
Kompakt design
Præcis positionering
Opdateringshastighed op til 25Hz
Understøtter GPS, Galileo, GLONASS og BeiDou

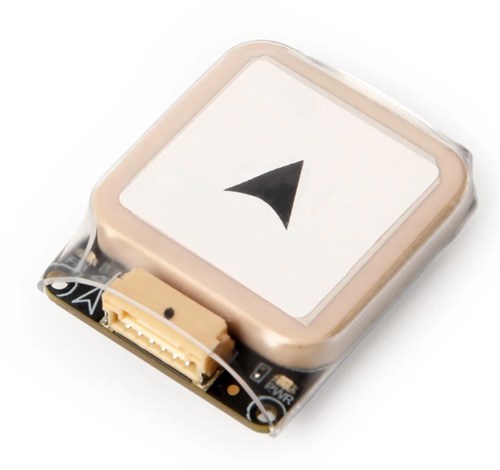

Micro M9N GPS uden kabinet er et kompakt GNSS-modul baseret på u-blox M9N, designet til præcis positionering og stabil navigation. Med understøttelse af flere GNSS-konstellationer giver den hurtig respons og pålidelig ydeevne, selv i krævende droneopsætninger.
PS! Produktteksten er maskineoversat fra norsk.
Præcis positionering og stabil navigation
Micro M9N GPS bruger multikonstellation GNSS og kan spore flere systemer samtidigt, herunder GPS, Galileo, GLONASS og BeiDou, hvilket giver mere stabil positionering og bedre nøjagtighed, især i krævende miljøer.
Integreret kompassensorModulet leveres med enten IST8310- eller IST8308-kompassensoren, som giver pålidelig retningsbestemmelse og forbedrer navigationsdata i kombination med GPS.
Kompakt og fleksibel installationDen kompakte formfaktor gør modulet velegnet til mindre bygninger. Den kraftige 25x25 mm patchantenne giver god modtagekvalitet, mens det omnidirektionelle mønster giver fleksibilitet i monteringen. Integreret backupbatteri sikrer hurtig opstart og stabil forbindelse.
Specifikationer| GNSS-modtager | U-blox M9N |
| Antal GNSS-systemer | Op til 4 samtidige (GPS, Galileo, GLONASS, BeiDou, QZSS) |
| Frekvensbånd | GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1 |
| Kompas | IST8310 eller IST8308 |
| Outputprotokoller | UBX (u-blox), NMEA |
| Nøjagtighed | 1,5 M CEP |
| Opdateringsfrekvens | Op til 25Hz |
| Baudhastighed | 115200 |
| Indgangsspænding | 4,7-5,2V |

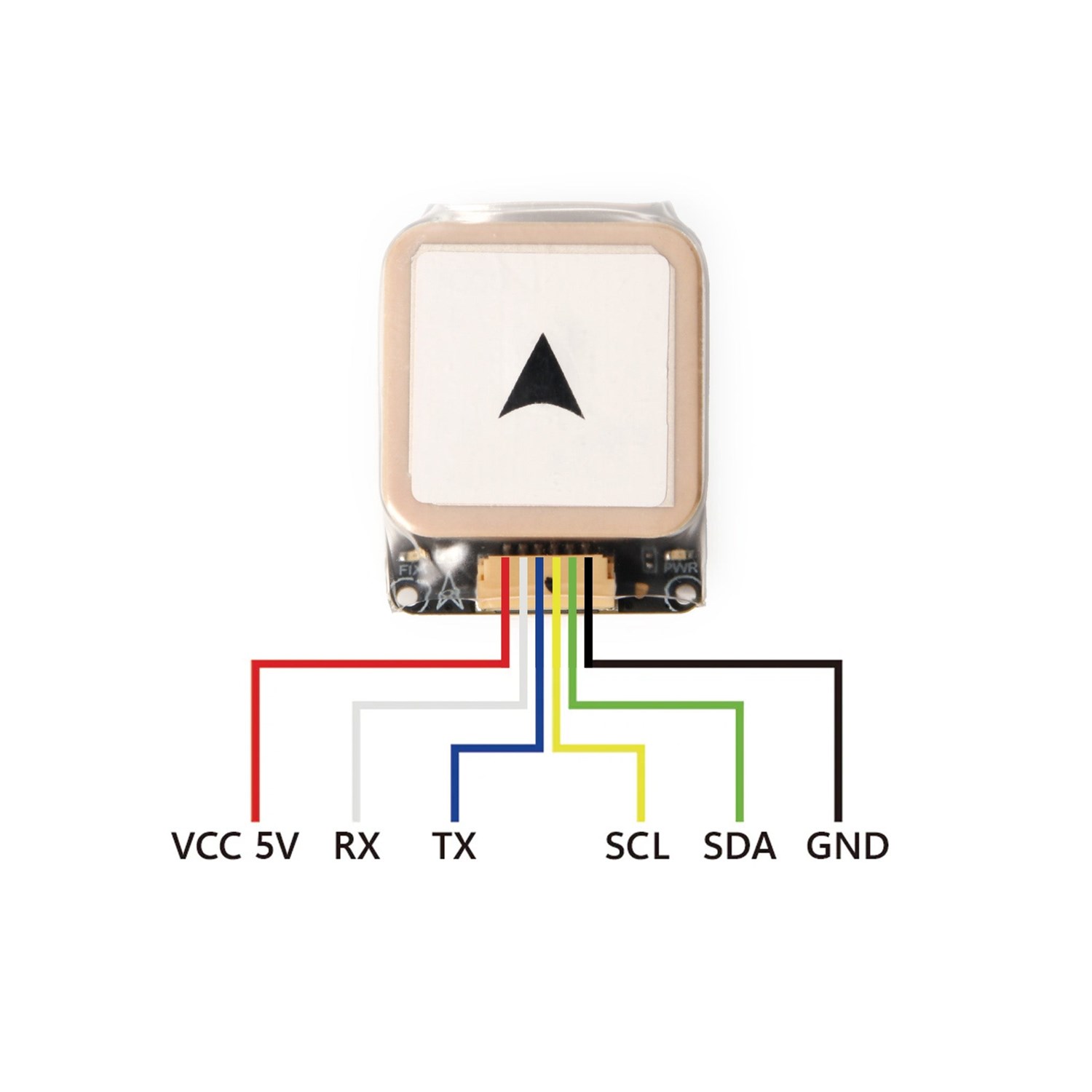

| Kontakte | JST-GH 6-benet |
| Antenne | 25X25x4 mm keramisk patchantenne |
| Antenneforstærkning | 1,5 DBi |
| LNA-amplifikation | 22DB |
| Strømforbrug | ≪200mA @5V |
| Temperaturområde | -40 Til 80°C |
| Størrelse | 32X26x9mm (uden hus) |
| Vægt | 14 G (uden hylster) |
Indholdet af æskenMicro M9N GPS-modulJST-GH 6-benet kabel 15 cmJST-GH 6-benet silikonekabel 15 cmFastgør kort
