Produkt information
Kompatibel med WiFi- og Bluetooth-modul
Understøtter bly- og litiumbatterier (LiFePO4, NCM)
EPEVER XTRA3210N G3 er en MPPT solcelleregulator til 12V og 24V batterisystemer med op til 30A ladestrøm. Kommunikationsport til tilslutning til eksternt display og kommunikationsmoduler.
PS! Produktteksten er maskineoversat fra norsk.

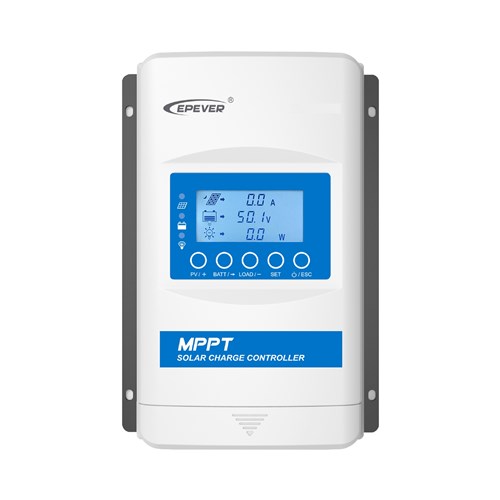

EPEVER XTRA3210N G3 laderegulator
EPEVER XTRA3210N G3 er en solcelleregulator (MPPT) til 12V og 24V batterisystemer. Regulatoren har automatisk systemspændingsdetektering og leverer op til 30A ladestrøm og 30A belastningsstrøm. Den maksimale ladeeffekt er 390W på 12V-systemet og 780W på 24V-systemet.
Denne variant leveres uden indbygget Bluetooth. Kommunikation og overvågning kan ske via RS485-port med tilslutning til eksternt display, pc-software eller WiFi/4G-moduler.
MPPT-teknologi
Regulatoren bruger MPPT-teknologi med høj sporingshastighed for at udvinde mest mulig energi fra solpanelerne. MPPT-arbejdsområdet går fra batterispænding +2V op til 72V, og den maksimale konverteringseffektivitet er angivet til 98,6%.
Batterityper
XTRA3210N G3 understøtter flere batterityper, herunder forseglede, gel- og åbne blybatterier samt lithiumbatterier. Den har aktivering af lithiumbatterier og temperaturkompensation for blybatterier.
Display og kommunikation
Regulatoren har et integreret display til visning af blandt andet solcellespænding, ladestrøm, effekt og batteristatus. Parametre kan indstilles direkte på regulatoren eller via tilsluttet udstyr via RS485.
Forbindelse
Regulatoren er bygget som en fælles negativ enhed. Maks. PV-åben kredsløbsspænding er 100 V ved laveste driftstemperatur og 92 V ved 25 °C. Anbefalet kabeltværsnit er 10 mm², og terminalerne understøtter op til 16 mm² ledere.
Den har en belastningsudgang med flere arbejdstilstande, herunder manuel styring, lysstyring og tidsstyring.
Beskyttelse
Controlleren har indbygget beskyttelse mod overstrøm, overspænding, kortslutning og overtemperatur. Den reducerer automatisk ladeeffekten ved høje temperaturer for at opretholde stabil drift.
Specifikationer
| Batterispænding | 12/24VDC, automatisk |
| Nominel ladestrøm | 30A |
| Nominel belastningsstrøm | 30A |
| Driftsspænding | 8-31V |
| Maks. PV-tomgangsspænding | 100V ved laveste temperatur, 92V ved 25C |
| MPPT-arbejdsområde | Batterispænding +2V til 72V |
| Maksimal opladningseffekt | 390W (12V)/780W (24V) |
| Maksimal konverteringseffektivitet | 98,6% |
| Maksimal belastningseffektivitet | 96,6% |
| Aktiv kommunikation med eget forbrug | 15MA (12V)/9mA (24V) |
| Selvforbrug uden kommunikation | 8MA (12V)/5mA (24V) |
| Spændingsfaldsbelastning | 0,23V |
| Temperaturkompensation | -3MV pr. C pr. 2V |
| Jordforbindelsestype | Fælles negativ |
| Meddelelse | RS485 (RJ45) |
| Dimensioner | 230 X 165 x 63 mm |
| Monteringsdimensioner | 173 X 156 mm |
| Kabelforbindelse | Op til 16 mm² |
| Anbefalet kabel | 10 Mm² |
| Vægt | 1,30 Kg |
| Driftstemperatur | -25°C til 50°C |
| Kapslingsklassificering | IP33 |
I henhold til Forskrift om elektrisk udstyr, paragraf 21, er Elefun forpligtet som leverandør af elektrisk installationsmateriel til at informere vores kunder om, at installationsmateriel, der er beregnet til at være en del af et fast elektrisk system, kun må installeres af en registreret installationsvirksomhed. På sikkerhverdag.no kan du læse mere om, hvad du selv må udføre af elarbejde: https://www.sikkerhverdag.no/strom/gjor-det-selv/elektrisk-arbeid-dette-kan-du-gjore-selv-av-elektrisk-arbeid/
Vi forbeholder os retten til eventuelle fejl i produktteksten.
